A partir d’un BCL (récepteur) qui était destiné à la déchetterie, notre ami Jean, F0HAG,

“drivé” par Serge, F6BYS, doit réaliser un récepteur complet, en état de marche !

Vous allez pouvoir suivre son évolution.

Etape 1:

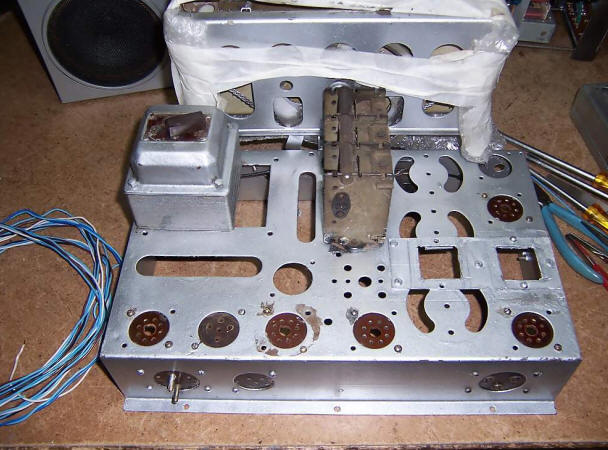

Photo 1 : Châssis déshabillé (recto) comprenant le transfo d’alimentation,

le condensateur variable et son cadran d’origine

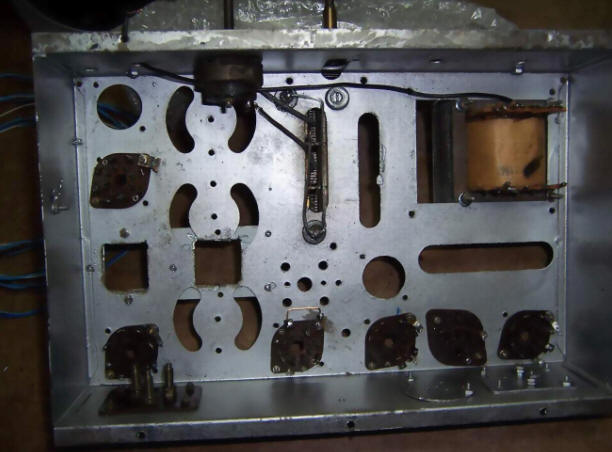

Photo 2 : Châssis déshabillé (verso)

Etape 2:

Voici les photos concernant la deuxième étape de la construction par Jean de son récepteur GO,PO,OC.

ainsi que le descriptif des travaux réalisés ces dernières semaines.

Bien entendu obéissant à son syndicat, il ne consacre que quelques heures par semaine à cette réalisation. HI ! Soyez donc patient............................

Mes 73 QRO et plus.

Serge de F6BYS

Photo 3 :

 - Câblage de la partie alimentation secteur.

- De la lampe 5Y3, redresseuse haute tension ( 260/280 volts)

- Et de la chaine d'alimentation filaments, des quatre autres tubes, en 6,3 volts alternatif. (fil rose), le

retour se réalisant par le conducteur (cuivre nu ) de masse.

Ce conducteur sera également utilisé pour tous les retours de masse, de certaines résistances,

capacités de découplages, condensateur variable, bloc d'accord, potentiomètres déjà en place etc.

Photo 4 :

F0 HAG Jean en pleine action...

Etape 3:

Voici la photo5 concernant la troisième étape de la construction par Jean de son récepteur GO,PO,OC.

ainsi que le descriptif (de Serge F6BYS) des travaux réalisés ces dernières semaines.

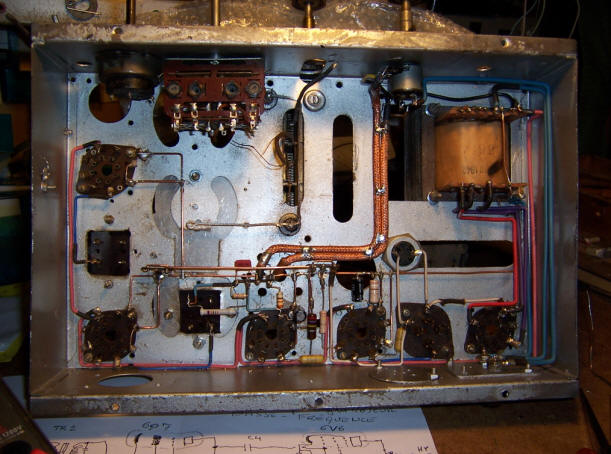

 Photo 5 :

Etat d'avancement du câblage du récepteur BCL de notre ami Jean F0HAG.

Redressement haute-tension, tube (valve) 5Y3 GB. Câblé.

Étage basse-fréquence final, tube 6V6 ( penthode). Câblé.

Étage détecteur, CAG ( commande de gain automatique ) tube duo-diodes, triode Câblé également le 22/02/2013.

Personnellement je trouve que l'ensemble du travail effectué n'est pas spectaculaire, du fait de l'emploi de composants "modernes" qui ne meublent pas le châssis, leurs dimensions étant très réduites.

Le jeudi 29, notre monteur-câbleur F0HAG réalisera l'étage MF (moyenne fréquence 472 kcs) tube 6K7.

Cet étage ne comportant que 6 composants R/C, il pourra commencer à étudier le dernier étage, plus complexe, haute et changement de fréquence, tube 6E8 (Penthode-triode), CV ( condensateur variable à deux cages) et le bloc d'accord visible en haut à gauche.

Cette partie va prendre quelques semaines.

Avec les 73 de Jean et Serge

Etape 4

Photo 6

Photo 7

Photo 8

Photos 6-7-8 :

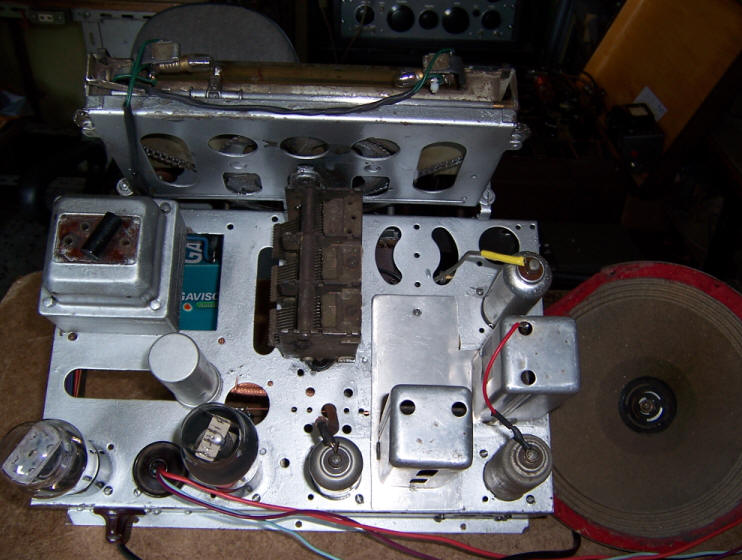

Voici les  photos 6-7-8 du récepteur GO,PO,OC nu, monté, câblé par notre ami  Jean de F0HAG..

        - Phase terminale, il a été aligné et fonctionne.

        - Une petite erreur d'ordre "mécanique" ne permet pas de le présenter dans son ébénisterie.

Etape 5 : Suite et fin

        - Un petit réglage ....du chef d’atelier !

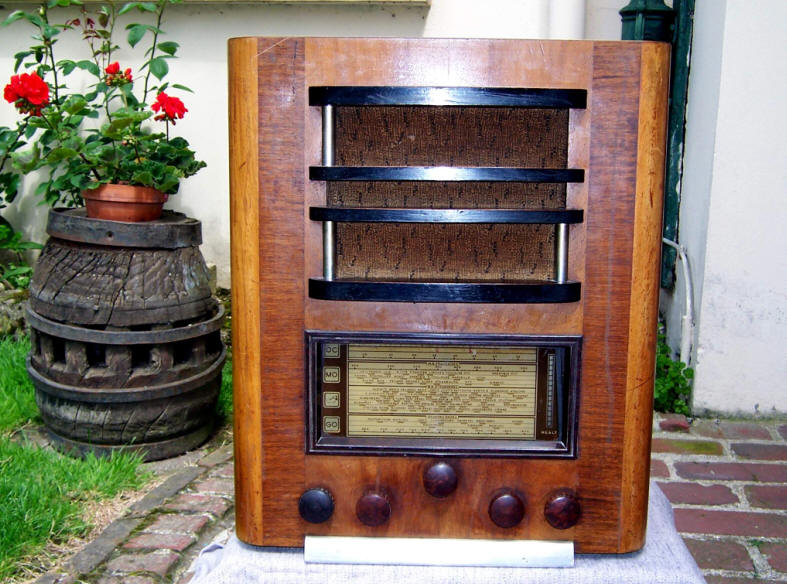

- Le récepteur terminé, présenté dans son ébénisterie.

           Une très belle réalisation par le tandem F0HAG – F6BYS        Félicitations !
