DES  OMs  QUI  BIDOUILLENT

F0FLE

“Il s’agit de la copie d’un poste à galène ( diode) des années 50.

A cette époque, le bobinage était réalisé sur une planchette ronde en bois.

Moi, j’ai choisi un vieux CD nettoyé de sa surface métallique que j’ai partagé

en 7 parties égales pour le passage du fil de 4/10èmes.

40 spires ont été nécessaires pour 9,42 mètres de ce fil.

 Pour les prises d’antennes et de terre, j’ai utilisé deux clous en cuivre (récupération).

Pour la recherche des stations, cinq punaises pour les prises intermédiaires sur le bobinage.

En ce qui concerne les prises casque ou écouteur, elles proviennent d’anciens montages.

 Je n’ai pas employé de galène : le résultat est nettement meilleur avec une diode OA85 de récupération, elle aussi.

Coût de ce montage négligeable.

 Pour la réception, même problème qu’avec les autres récepteurs : France info passe à fond alors que les autres stations

ne passent à peu près correctement (et en général en langue étrangère) qu’à partir de 22 heures et plus.

Trop de perturbations pendant la journée.

 Avec ce montage j’ai encore étonné des enfants qui  cherchent les piles !

Inutile de préciser qu’ils écoutent avec beaucoup d’attention

mes explications, ce qui me procure un réel plaisir !”

 Félicitons, une fois de plus, notre ami Joël pour cette nouvelle réalisation.  (12/2014)

---------------------------



Il a réalisé ce bobinage (entre autres) qui est fait à la main bien sûr en tenant le tuyau entre les genoux avec le pouce droit qui pose le fil en place tandis que le gauche débobine ce fil de son support d'origine et quand il y a des crampes, il faut un petit tube de super glue3 pour fixer et attendre que cela passe. Il a commencé samedi à 16 heures pour terminer à 19 heures, heure de la soupe

Ce bobinage est destiné à refaire un poste à galène. Donc,  il est réalisé sur un tube PVC de 8 cm de diamètre avec du fil émaillé de 5/10ème de mm sur une longueur de 32cms, le tube lui étant coupé à 34 cm de long pour laisser 1 cm de libre à chaque bout. Donc, ma question est la suivante : combien a-t-il utilisé de longueur de fil émaillé ????? Vous pouvez m’adresser la réponse : résultats dimanche prochain

Tous ces montages sont faits avec du matériel de récupération, soit des vieilles barres à rideaux ou des vieux interrupteurs qu’il démonte pour récupérer les pinces femelles intérieures et le fameux fil qu’il débobine sur des moteurs usagés.

Pour info,  une photo montre une partie de son stand avec le SWL Dominique à Harnes en avril 2012. Ce sont tous des postes à galène ou à diodes de sa fabrication sauf le tout premier devant avec les écouteurs qui, lui, est de 1955. Sur la droite on peut voir un montage sur une planchette à plat pour expliquer dans les écoles aux élèves et sur demande un montage de base permettant de montrer que l'on peut écouter la radio sans piles ni courant. Il me précise que les questions fusent de partout, et même des enseignants, surtout sur l'électricité statique qui sert au transport des ondes. Inutile de dire qu’”il se régale” dans ces moments là.

Bravo à Joël qui ne nous montre une toute petite partie de ces réalisations !!!

Il y en aura peut-être d’autres......



F0FLE  (SUITE)

Réplique d'un radio jour de 1923. Les curseurs viennent d'une prise femelle de courant et sont montés sur barres à rideaux qrt du mobil home. La galène est coincée dans une prise femelle de courant et le fil de touche provient d'un ressort de stylo rallongé et la petite manette est une pince à cravate en plastic de super marché avec un levier provenant d'une pièce de mécano.

Une meilleure photo. Les pointillés rouges servent à montrer que l'on peut mettre un petit CV de 400 à 500 pf, sinon il faut prendre le fil de l'écouteur qui va à la prise de terre donc le débrancher de la cosse et aller le faire glisser sur la self dénudée pour changer les stations. ( Bien sûr, ne pas débrancher le fil qui va de la cosse à la terre ). Ce montage me sert à faire des démonstrations surtout aux enfants.

- Certains de ces postes ont les pieds de support fait en rondelles de bouchons de liège : il faut savoir tout utiliser !!!

F0FLE  (SUITE)

Joël, F0FLE a réalisé une nouvelle self et précise :

“J'ai refait une autre self mais , cette fois, non plus avec du fil 5/10ème, mais avec du fil 3/10ème,

Ce fil émaillé sous soie et plus facile à manipuler donc j'ai mis 2h50 en tout avec pauses tout de même.

Le tuyau de PVC fait 12 cm de diamètre sur 28 cm de long. Le bobinage, lui, ne fait que 26 cm de long soit 260 mm.
Voir photo ci-dessus

Bravo à Joël qui ne nous montre qu’une toute petite partie de ses réalisations !!!

Au fait, quelle longueur de fil a-t-il utilisé cette fois ?  Réponse dimanche au qso des ADDM



Joël, F0FLE  explique :



Cette bobine de 326 mètres  de fil 3/10ème  m'a demandé près de 3 heures de travail (tout à la main).

Pour le moment, les essais se font avec une diode OA85 en attendant la mise en place du montage à galène.

Vous remarquerez que les pieds du poste sont en bouchon de liège coupé en deux.

Le tuyau de cuivre est en 8/10ème sur lequel j’ai fait coulisser un morceau de tube de 10/10ème.

J’ai, bien sûr comme toujours, récupéré une prise femelle électrique murale pour faire le chercheur sur lequel j'ai soudé une agrafe en cuivre de colis postal qui va bien !!!



Poste à galène (suite et fin) :

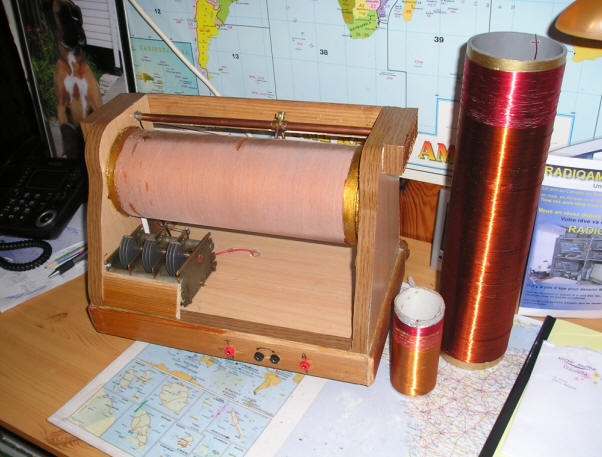

POSTE FINI  1

POSTE FINI 2

Joël, F0FLE  conclut ainsi :

Pourquoi faire compliqué lorsqu’en faisant les fonds de tiroirs, il est possible de faire simple !!!

De plus,  il fonctionne bien ! Un seul problème, FRANCE INFOS est le plus fort. Il faut attendre le soir pour entendre mieux les autres stations parlant souvent une langue étrangère.

73 de Joël, F0FLE







A bientôt ...FØFLE.JOEL.
